التصميم والمواصفات
السماكة والوزن وتركيب الطبقات وبيانات المختبر تساعد على إدخال QuietPipe في تفاصيل التنفيذ ووثائق المناقصة مع تقليل الغموض في الموقع.
EN 14366:2004 | تقرير Peutz | تصنيع إسرائيلي
QuietPipeغشاء عازل صوتي للأنابيب
غشاء عازل صوتي ثنائي الطبقات لتغليف أنابيب الصرف والمياه في مشاريع البناء. مخصص لتقليل ضجيج التدفق والاهتزاز، مع بيانات مختبرية ومواصفات فنية وعملية تركيب واضحة لفرق التنفيذ.
- 17.5dB(A)
- خفض مقاس في تقرير Peutz
- 18 مم
- السماكة الكلية للطبقتين
- 1x2 م
- مقاس قياسي مع تخصيص حسب المشروع
اختبار صوتي
أداء مقاس، وليس مجرد إحساس بالهدوء.
تم اختبار QuietPipe لدى Peutz في هولندا لقياس ضجيج أنظمة الصرف وفق EN 14366:2004. تم الاختبار على أنبوب PVC بقطر 110 مم في سيناريوهات تدفق مختلفة، مع الغشاء وبدونه.
النتيجة المهمة للتخطيط: خفض ضجيج حتى 17.5dB(A) ضمن معدلات التدفق المختبرة، بما في ذلك 15-17.5dB(A) عند 0.5-2 لتر/ثانية. البيانات مناسبة للمواصفات والاستشاري الصوتي وفريق التنفيذ.
Insertion Loss حسب التدفق
البيانات من تقرير المختبر A 4359-2E-RA-001 بتاريخ 8 مايو 2023.
تطبيق في المشروع
منتج واحد لثلاث نقاط قرار: التصميم، التنفيذ والشراء.

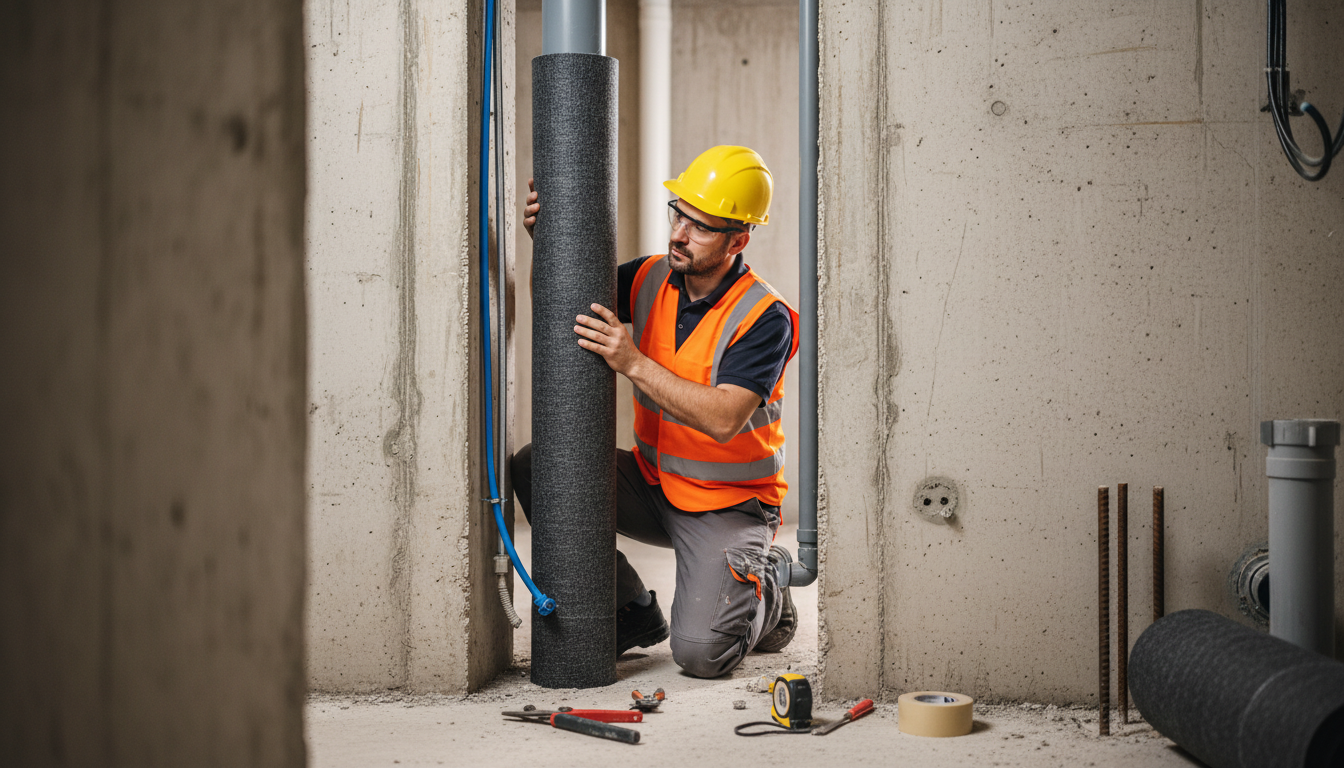

التنفيذ في الموقع
يتم قص الغشاء حسب المقاس، لفه حول الأنبوب وتثبيته برباطات. لا حاجة لاستبدال نظام الأنابيب، ويمكن العمل أيضا في الشافتات الضيقة.
الشراء والتوريد
تصنيع محلي، دعم مباشر وإمكانية أطوال مخصصة. مناسب لطلبات الجملة للمشاريع مع تنسيق حسب الكميات والجدول الزمني.

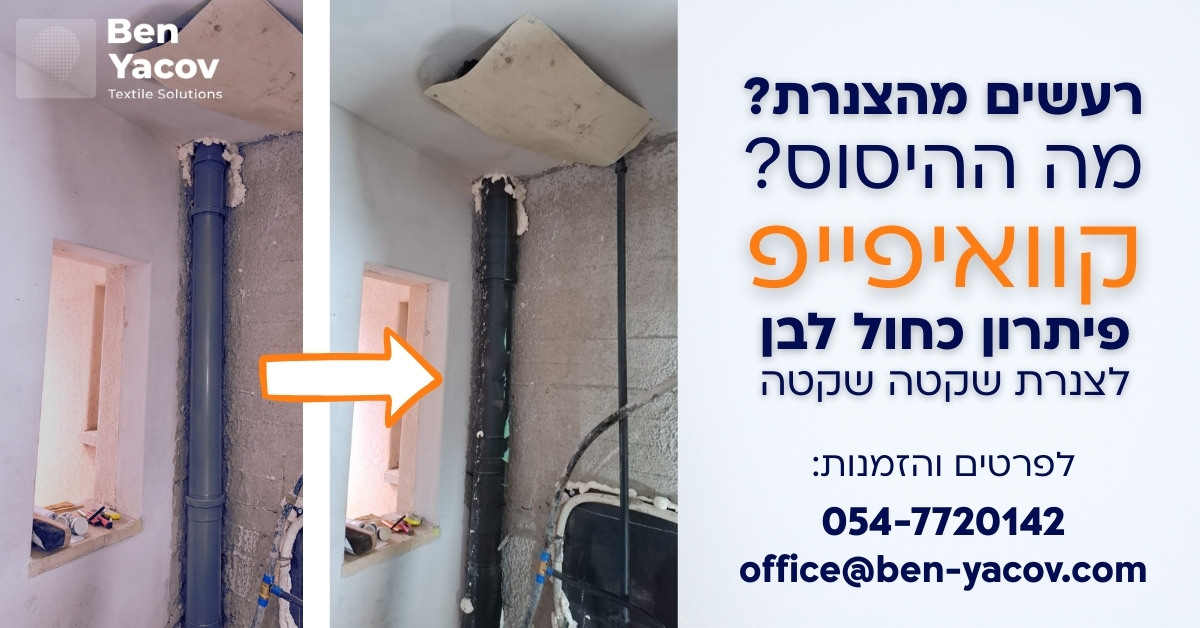

قبل إغلاق الجدار
أنبوب الصرف المكشوف مصدر ضجيج. الأنبوب المغلف تفصيل تنفيذي.
في المناطق الرطبة وشافتات الخدمات والغرف الميكانيكية، ينقل الأنبوب العمودي غير المعزول ضجيج التدفق والطرق إلى الفراغات المجاورة. QuietPipe مصمم لتغليف الأنبوب قبل إغلاق الجدار أو كمعالجة صوتية موضعية للأنابيب القائمة.
- تغليف مستمر على طول الأنبوب
- تراكب وإغلاق حول نقاط التوصيل
- تثبيت برباطات على مسافات ثابتة
عرض المنتج
نظرة سريعة على الغشاء، طبقات المادة وطريقة التطبيق.
الفيديوهات مخصصة لعرض سريع لمديري العمل ومقاولي السباكة وفرق التشطيبات: فيديو منتج عمودي قصير إلى جانب فيديو تركيب عريض.
فيديو منتج قصير
عرض سريع للغشاء واستخدامه في المشاريع.
فيديو التركيب
طريقة لف الأنبوب، التراكب والتثبيت.
طلبات المشاريع
للحصول على سعر حسب الكمية، المقاس وموعد التوريد.
بيع بالجملة لشركات التنفيذ والمقاولين والمشاريع. البيع للأفراد متاح للاستلام فقط وبالتنسيق المسبق.

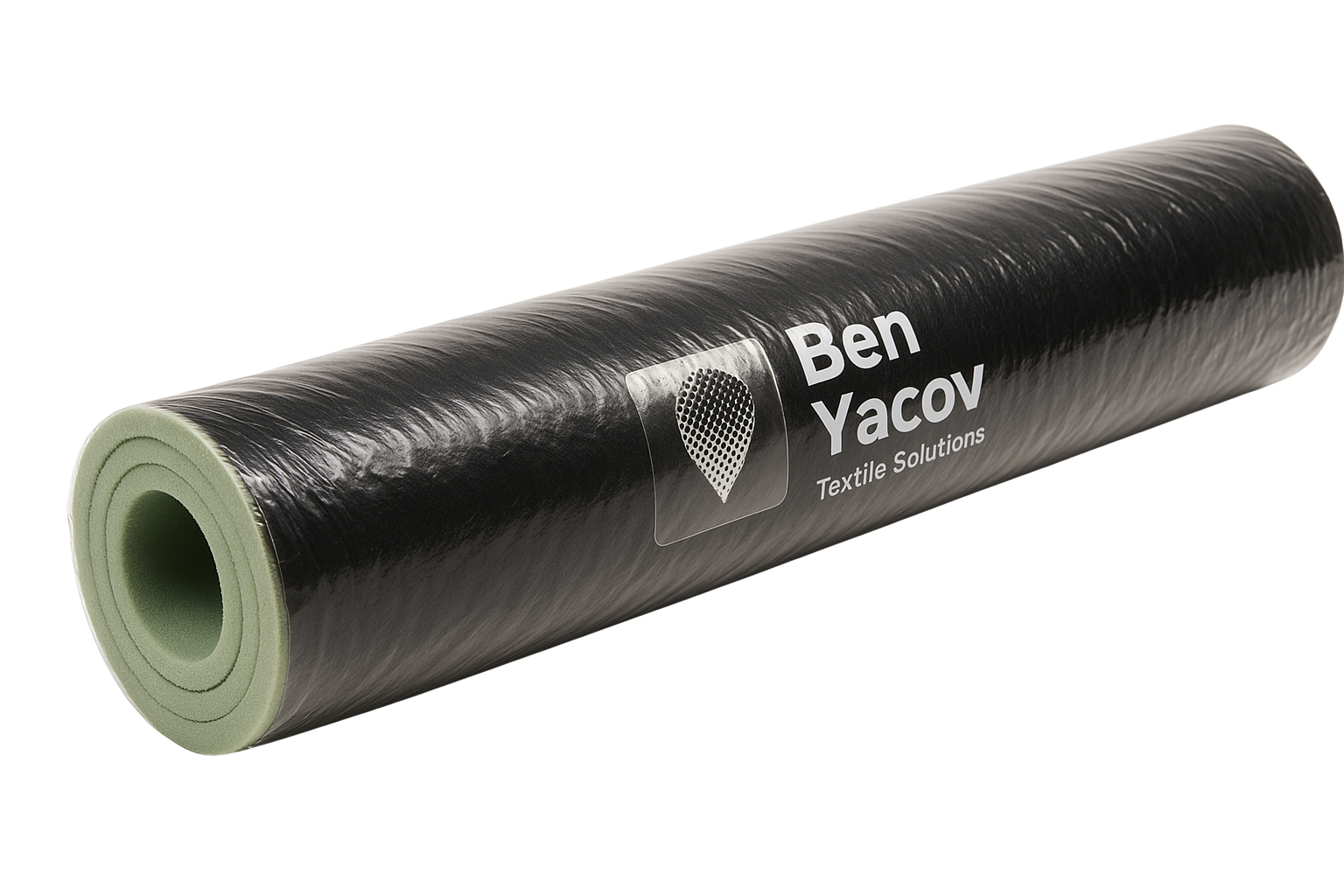

بنية الغشاء
امتصاص صوتي من جهة الأنبوب، وكتلة من الجهة الخارجية.
طبقة الإسفنج تتجه نحو الأنبوب وتقلل الطاقة الصوتية الناتجة عن تدفق المياه وملامسات الأنبوب. طبقة الكتلة البيتومينية تضيف وزنا وحاجزا وتقلل انتشار الضجيج إلى الفراغات المجاورة.
طبقة أإسفنج خلايا مفتوحة 15 مم
طبقة بكتلة بيتومينية ثقيلة
العرض1 م قياسي
الطول2 م، قابل للتخصيص
الوزنحوالي 3.4 كغ/م²
SKUQTP55555

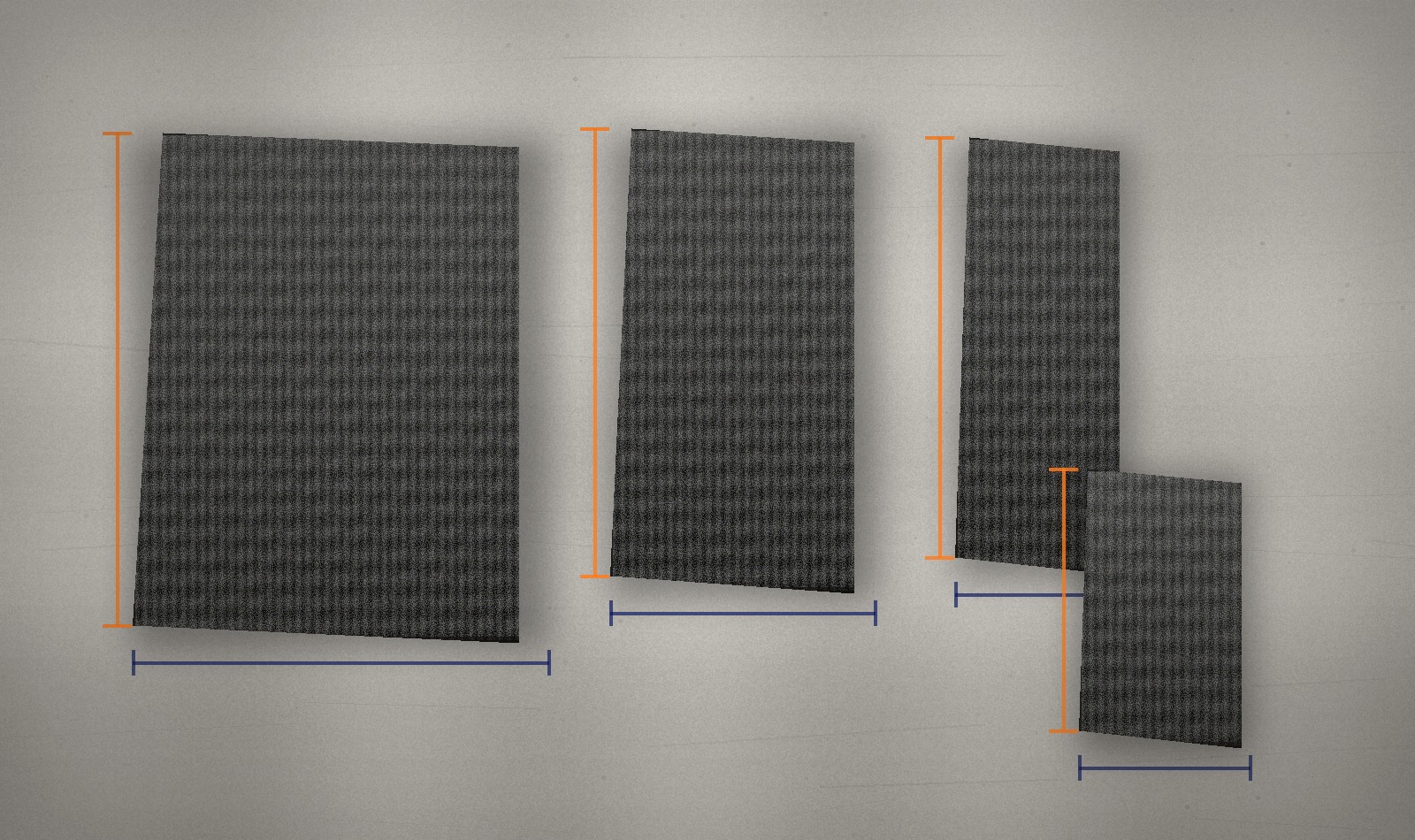

مرونة في المقاسات
مقاسات مرنة - من المصنع إلى المقاول.
لأن الغشاء يصنع محليا في إسرائيل، لا يحتاج المشروع إلى التكيف مع مقاس ثابت من الرف. يمكننا تصنيع وتوريد QuietPipe بالمقاس المناسب لتفاصيل التنفيذ والكميات والتكرار في كل مشروع.
المقاس الصحيح يقلل القص في الموقع، يخفض الهدر، يسرع العمل حول شافتات الأنابيب المتكررة، ويساعد مدير الشراء على طلب منتج أقرب إلى تفاصيل التنفيذ الفعلية.
100×300 سم
70×300 سم
50×300 سم
50×200 سم
-
01
القياس والقص
يتم قص الغشاء بالطول، مع زيادة حوالي 5 سم عن محيط الأنبوب، لإنشاء تراكب كامل.
-
02
التغليف
يوضع الغشاء حول الأنبوب بحيث تكون جهة الإسفنج البارزة باتجاه الجزء المكشوف من الأنبوب.
-
03
التثبيت
يثبت باستخدام ربطات. يوصى بربطة كل 30 سم مع إغلاق الوصلات والتراكبات بعناية.
مقارنة حلول
عندما تتطلب المواصفة غشاء صوتيا للأنابيب، يجب فحص ما تم قياسه فعليا.
في كثير من المشاريع تتم مقارنة أغشية صوتية، ألواح عزل مستوردة وحلول تغليف لأنابيب الصرف. يقدم QuietPipe مزيجا من بيانات مختبرية وفق EN 14366، تصنيع محلي، توفر توريد ودعم مباشر من المصنع.
المعيارQuietPipeحلول أخرى
معيار الاختبارEN 14366:2004، تقرير Peutzيختلف حسب المنتج والمورد
التصنيعتصنيع إسرائيلي، Ben Yacov Textile Solutionsغالبا استيراد أو توفر مخزون متغير
الدعممباشر من المصنععبر مستورد أو موزع
أسئلة وأجوبة
أسئلة تتكرر قبل إدخال المنتج في المواصفة أو الطلب.
ما الفرق بين QuietPipe والأنابيب الصامتة المدمجة؟
الأنابيب الصامتة هي نظام أنابيب مخصص. QuietPipe هو غشاء لتغليف أنابيب قائمة أو جديدة، ولذلك يسمح بتحسين صوتي دون استبدال نظام الأنابيب بالكامل.
هل الغشاء مناسب لأنابيب PVC؟
نعم. تم الاختبار المختبري على أنبوب PVC بقطر 110 مم، والغشاء مناسب أيضا لاستخدامات إضافية وفق تفاصيل التنفيذ في الموقع.
هل يمكن الطلب بكميات للمشاريع؟
نعم. الصفحة مخصصة أساسا للبيع بالجملة للمشاريع والمقاولين وشركات التنفيذ. يمكن تنسيق الكميات والأطوال والتوريد حسب الحاجة.
هل تبيعون للأفراد أيضا؟
نعم، لكن البيع للأفراد يتم بالاستلام فقط وبالتنسيق المسبق على الرقم +972-54-7720142.
أين يمكن الحصول على المواصفات وتفاصيل التركيب؟
روابط المواصفة الفنية ودليل التركيب موجودة في الصفحة. يمكن توفير مواد إضافية للمشاريع عند الطلب.
Ben Yacov Textile Solutions
