צנרת שופכין בפירי שירות
כאשר רעש זרימה ונקישות עלולים לעבור לחללים סמוכים, חדרי שינה, משרדים או שטחי אירוח.
ליועצי אקוסטיקה ומשרדי תכנון
QuietPipeיריעה אקוסטית לצנרת לפי EN 14366
עמוד טכני לבחינת QuietPipe בפרטי ביצוע, מפרטי אקוסטיקה ומסמכי מכרז: דוח Peutz, נתוני Insertion Loss, מבנה שכבות, עובי, משקל והנחיות יישום.
מה נמדד
נתוני מעבדה שאפשר להעביר לתכנון.
QuietPipe נבדקה במעבדת Peutz בהולנד לפי EN 14366:2004 למדידת רעש ממתקני שפכים. הבדיקה בוצעה על צנרת PVC בקוטר 110 מ״מ, בתרחישי זרימה שונים, עם ובלי יריעה.
הנתון המרכזי לתכנון הוא Insertion Loss של עד 17.5dB(A), ובטווחי זרימה 0.5-2 ליטר לשנייה נמדדה הפחתה של 15-17.5dB(A). הנתונים בדף הבית ובדוח מאפשרים בחינה מקצועית מול דרישות הפרויקט ולא רק טענה שיווקית כללית.
נתונים למפרט
שימוש במפרט
מתי נכון לבחון QuietPipe?
שדרוג ללא החלפת צנרת
כאשר אין כוונה להחליף את מערכת הצנרת אלא לשפר את ההתנהגות האקוסטית בעזרת עיטוף חיצוני.
מכרזים ופרויקטים חוזרים
כאשר נדרשת הגדרה ברורה של מוצר, עובי, משקל, אופן התקנה ומסמך בדיקה לצירוף לחומרי הפרויקט.
נוסח למפרט
סעיף מוכן להטמעה במפרט האקוסטי
נוסח סעיף מלא לעיטוף אקוסטי של צנרת, מוכן להעתקה למפרטי אקוסטיקה, פרטי ביצוע ומסמכי מכרז. הנוסח כולל את נתוני החומר, דרישת התקן ואופן ההתקנה, וניתן להתאמה לפי דרישות הפרויקט.
עיטוף אקוסטי לצנרת שופכין ומים
כל צנרת השופכין והדלוחין העוברת בפירי שירות, בתקרות מונמכות או בסמוך לחללים רגישים לרעש (חדרי שינה, חדרי מגורים, משרדים וחדרי ישיבות) תיעטף ביריעה אקוסטית דו-שכבתית המשלבת ספוג תאים פתוחים ומסה ביטומנית (חסם רעש), בעובי כולל 18 מ"מ ובמשקל של כ-3.4 ק"ג/מ"ר.
היריעה תהיה בעלת דוח בדיקה מעבדתי לפי תקן EN 14366:2004 המדגים הפחתת רעש (Insertion Loss) של עד 17.5 dB(A) בצנרת PVC בקוטר 110 מ"מ, כדוגמת QuietPipe (קוואיטפייפ) מתוצרת בן יעקב פתרונות טקסטיל, או שווה ערך שיאושר מראש על ידי יועץ האקוסטיקה.

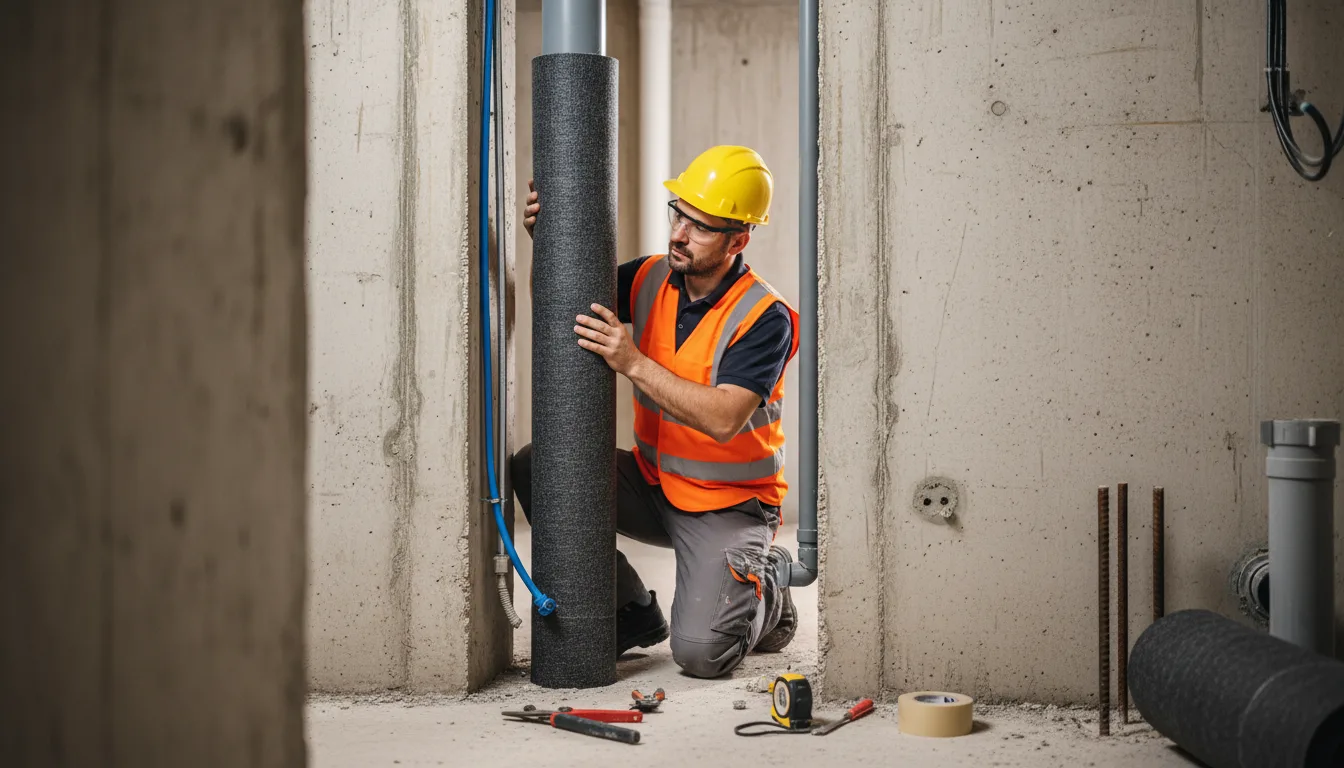

היריעה תותקן על מלוא היקף הצינור, לרבות ספחים, מחברים וקשתות, בחפיפה בין יריעות ובהידוק לפי הנחיות היצרן. הקבלן יגיש לאישור היועץ את דוח הבדיקה ואת מפרט היצרן טרם הביצוע.
